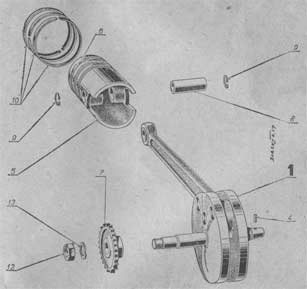

Поз. |
Обозначение |
Наименование |
Шт. |
Торговый № |
1 |
559-12-100 |
Кривошипный механизм |
1 |
655-010000 |
4 |
355-12-033 |
Штифт o 4X9 |
1 |
635-018310 |
5 |
559-12-010* |
Поршень со штифтами |
1 |
655-090200 |
7 |
559-12-018 |
Звездочка — 22 зубьев |
1 |
655-010200 |
8 |
455-12-024* |
Поршень палец O 18 |
1 |
908-150056 |
9 |
6.1.2928.0.018 |
Предохранительное кольцо O 18 |
2 |
992-928018 |
10 |
151-12-015 |
Поршневое кольцо |
3 |
860-055025 |
12 |
6.1.1403.1.118 |
Гайка М 18 |
1 |
992-403078 |
13 |
6.1.1740.0.182 |
Пружинная шайба O 18,2 |
1 |
991-740018 |
*
При заказывании поршня нужно всегда указывать необходимый класс, т. е. А, В, С — определяется по букве на верхней плоскости цилиндра. Обозначение поршня должно быть аналогичным с обозначением цилиндра.** При заказывании поршневого пальца указать обозначение 1 или 2 по обозначению из поршня (X, Y).
Поршень Палец
Y I
X II
