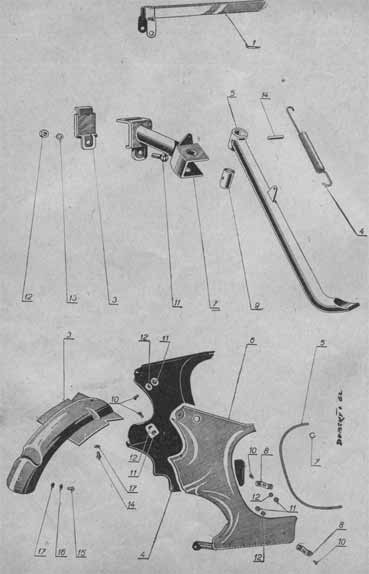

Кожухи и готовностная подставка
| Поз. | Обозначение | Наименование | Шт. | Торговый № |
||
250 см3 |
350см3 | 250см3 | 350см3 | |||
| 1 | 559-36-020 |
Кожух привода спидометра | 1 | 1 | 655-452110 | |
353-37-200* |
Готовностная подставка | 1 | 1 | 658-600730 | ||
| 3 | 353-37-208 |
Обойма правая | 1 | 1 | 658-602160 | |
| 4 | 353-37-209 |
Пружина | 1 | 1 | 658-608191 | |
| 5 | 353-37-210 |
Нога (опора) подставки | 1 | 1 | 658-600731 | |
| 7 | 353-37-220 |
Обойма левая | 1 | 1 | 658-602161 | |
| 9 | 151-72-227 |
Палец | 1 | 1 | 658-606010 | |
| 11 | 6.1.1101.2.175 |
Болт М8Х25 | 1 | 1 | 970-668025 | |
| 12 | 6.1.1401.2.008 |
Гайка М8 | 1 | 1 | 992-403468 | |
| 13 | 6.1.1740.2.082 |
Пружинная шайба O 3,2 | 1 | 1 | 992-740468 | |
| 14 | 6.1.2173.0.373 |
Штифт O 4X18 | 1 | 1 | 984-504018 | |
*
Не устанавливается серийно — поставляется только на основании требования заказчика за прибавиу к цене.
Сборка кожухов
| 3 | 353-36-440 |
Кожух задний | 1 | 1 | 658-670350 |
| 4 | 559-36-130 354-36-405 | Кожух правый | 1 | 1 | 655-670160 |
| 667-670163 | |||||
| 5 | 353-36-408 |
Резиновая окантовка | 2 | 2 | 934-012740 |
| 6 | 559-36-140 354-36-110 | Кожух левый | 1 | 1 | 655-670150 |
| 667-670154 | |||||
| 7 | 353-36-419 |
Кольцо | 4 | 4 | 658-678530 |
| 8 | 353-36-018 |
Держатель кожуха | 2 | 2 | 658-672312 |
| 10 | 6.1.1146.2.039 |
Болт М 4X8 | 4 | 5 | 975-664008 |
| 11 | 6.1.1401.2.004 |
Гайка М 4 | 4 | 4 | 992-401464 |
| 12 | 6.1.1735.0.043 |
Крестообразная изогнутая шайба O 4,3 | 4 | 5 | 991-735004 |
| 14 | 6.1.1103.6.101 |
Болт М6Х10 | 1 | 1 | 971-566010 |
| 15 | 6.1.1103.6.103 |
Болт М6Х15 | 1 | 1 | 971-566015 |
| 16 | 6.1.1702.2.064 |
Шайба O 6,4 | 1 | 1 | 992-702466 |
| 17 | 6.1.1735.0.064 |
Крестообразная изогнутая шайба O 6,4 | 1 | 1 | 991-735006 |
